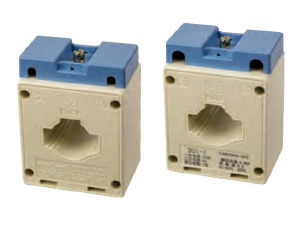

WY(BH)-0.66系列Ⅰ型电流互感器

02 19 ，2019Mar 17, 2023

WY(BH)-0.66系列Ⅰ型电流互感器

特点：

　　方、圆形组合安装孔。主要用于单、多根电缆穿越或单根母排穿越，与电流表配套，作为电器测量指示用。

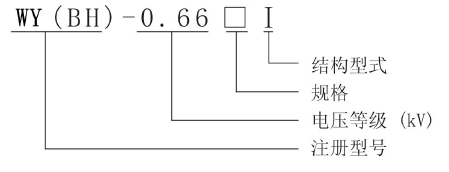

型号意义：

技术参数：

执行标准：GB20840.2
一次电流：15～3000A 二次电流:5A、1A
额定电压：≤AC 0.66KV 额定功率：50～60Hz
工频耐压：3000V 1min 50Hz
海拔高度：≤3000m
使用环境：-30℃～+60℃，无雨雪直接侵袭、无严重污染及剧烈震动的场所
绝缘等级：E

订货需知：
需注明互感器型号、规格、额定电流比、准确级及相应的二次额定负荷或容量等；
一般按表中所列安装方式提供安装附件，如需其它安装方式，请在下单前沟通、确认；
若需在特殊条件下使用，请与本公司联系，以便按需定制。

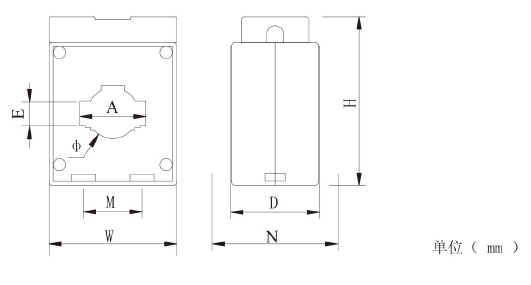

规格尺寸：

规格型号	外形尺寸			穿孔尺寸			安装尺寸		安装方式
规格型号	W	H	D	A	E	φ	M	N	安装方式
20　　Ⅰ	63	79	36	-	-	22	30	64	A
30　　Ⅰ	60	79	32	31	11	23	28	64/82	A/D
30Ⅰ-Ⅰ	60	79	41	31	11	23	28	64/82	A/D
40　　Ⅰ	75	98	45	41	11	31	42	64/82	A/D
50　　Ⅰ	83	98	41	51	16	36	50	64/82	A/D
60　　Ⅰ	100	128	45	61	21	46	42	64/82	A/D
80　　Ⅰ	117	148	44	81	12	50	60	64/82	A/D
100　　Ⅰ	145	152	44	102	11	62	80	64/82	A/D

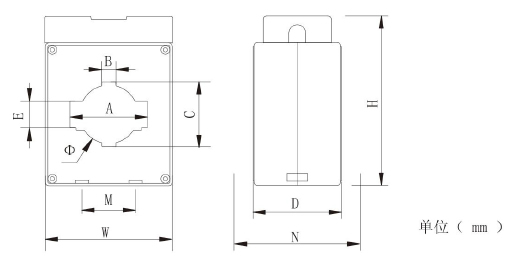

规格型号	外形尺寸			穿孔尺寸					安装尺寸		安装方式
规格型号	W	H	D	A	E	φ	B	C	M	N	安装方式
40Ⅰ-Ⅱ	75	98	45	41	11	31	11	42	42	64/82	A/D
50Ⅰ-Ⅱ	83	98	41	51	16	36	11	42	50	64/82	A/D
60Ⅰ-Ⅱ	100	128	45	61	21	46	11	51	42	64/82	A/D

WY(BH)-0.66系列Ⅰ型主要技术参数：

规格型号		20 Ⅰ			30 Ⅰ		30 Ⅰ-Ⅰ		40Ⅰ/40Ⅰ-Ⅱ		50Ⅰ/50Ⅰ-Ⅱ		60Ⅰ/60Ⅰ-Ⅱ		80Ⅰ		100Ⅰ
可使用母排的规格及根数		无铠母线 70mm²			30×10 1根		30×10 1根		40×10 1根		50×10 1根或40×10 1根		60×10 1根或60×6 2根		80×10 1根或60×10 2根		100×10 1根或80×10 2根
准确度等级		0.2	0.5	1	0.5	1	0.5	1	0.5	1	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5
额定电流比	穿芯匝数				额定容量（VA）
15/5	5					2.5	2.5	2.5		2.5
20/5	4					2.5	2.5	2.5		2.5
25/5	3			2.5		2.5	2.5	2.5		2.5
30/5	3			2.5		2.5	2.5	2.5		2.5
40/5	2			2.5		2.5	2.5	2.5		2.5
50/5	2		2.5	2.5		2.5	2.5	2.5		2.5
60/5	2		2.5	2.5		2.5	2.5	2.5		2.5
75/5	1		2.5	2.5		2.5		2.5		2.5
100/5	1		2.5			2.5	2.5	5	2.5	2.5
150/5	1		2.5		2.5		2.5	5	2.5			2.5		2.5
200/5	1		5		5		5	10	5			2.5		2.5
250/5	1		5		5		5	10	5			5		5
300/5	1		5		5		5	10	5			5		5		5
400/5	1		5		5		5	10	5			5	2.5	5		5
500/5	1				10		5	10	10			10	2.5	10	2.5	10	2.5	10
600/5	1								10			10	2.5	10	2.5	10	2.5	10
750/5	1								10			10	2.5	10	2.5	10	2.5	10
800/5	1								10			10	2.5	10	2.5	10	2.5	10
1000/5	1										15		15		15		15
1200/5	1												20		20		20
1500/5	1												20		20		20
1600/5	1														20		20
2000/5	1														40		40
2500/5	1																40
3000/5	1																40
额定负荷（Ω）
5/1	3			0.1				0.1
10/1	2			0.1				0.1
15/1	1			0.1				0.1
20/1	1			0.1				0.1
25/1	1			0.1				0.1
30/1	1			0.1			0.1		0.1
40/1	1			0.1			0.1		0.1
50/1	1		0.2		0.2		0.2		0.2
60/1	1		0.2		0.2		0.2		0.2
75/1	1		0.2		0.2		0.2		0.2			0.2		0.2
100/1	1		0.2		0.2		0.2		0.2			0.2		0.2
150/1	1				2.5		2.5		2.5			2.5		2.5		2.5
200/1	1				5		5		5			5		5		5		5
250/1	1				5		5		5			5		5		5		5
300/1	1				5		5		5			5		5		5		5
400/1	1						10		10			10		10		10		10
500/1	1								10			10		10		10		10
600/1	1								10			10		10		10		10
750/1	1								10			10		10		10		10
800/1	1								10			10		10		10		10
1000/1	1											10		10		10		10
1200/1	1													10		10		10
1500/1	1												20		20		20
1600/1	1												20		20		20
2000/1	1												20				20
2500/1	1																20
3000/1	1
