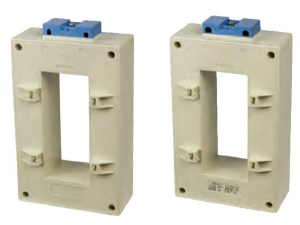

WY(BH)-0.66系列Ⅲ型电流互感器

　　

特点：

　　立式方形安装孔。主要适用于母排（1-3根）的穿越，该产品在Ⅰ、Ⅱ型基础上改进，容量加大，精度提高。宜作为供电系统计量（0.2级）和大阻抗继电保护配套使用。

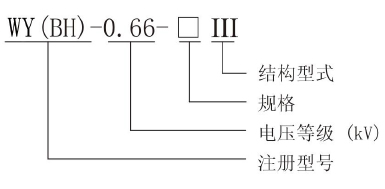

型号意义：

技术参数：

执行标准：GB20840.2一次电流：150～5000A 二次电流:5A、1A额定电压：≤AC 0.66KV额定功率：50～60Hz工频耐压：3000V 1min 50Hz海拔高度：≤3000m使用环境：-30℃～+60℃，无雨雪直接侵袭、无严重污染及剧烈震动的场所绝缘等级：E

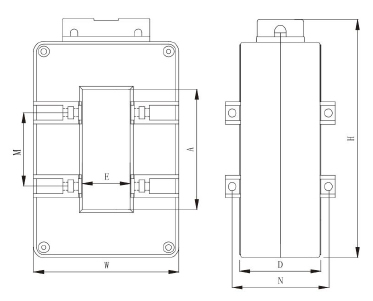

规格尺寸：

订货需知：

需注明互感器型号、规格、额定电流比、准确级及相应的二次额定负荷或容量等；一般按表中所列安装方式提供安装附件，如需其它安装方式，请在下单前沟通、确认；若需在特殊条件下使用，请与本公司联系，以便按需定制。

WY(BH)-0.66系列Ⅲ型主要技术参数：

规格型号	60Ⅲ		80Ⅲ		80×50Ⅲ		100Ⅲ		120×50Ⅲ		220×50Ⅱ
可使用母排规格及根数	60×10 1-2根		80×10/ 1-2根		80×10 2-3根		100×10 1-2根		120×10/1-3根 60×10/2-6根		130×10/1-3根 65×10/2-6根
准确度等级	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5
额定电流比	额定容量（VA）
150/5		2.5
200/5		5
250/5		5
300/5		5		5
400/5		5		5		5		5
300/5						10
400/5						10
500/5		10		10		10		10
600/5		10		10		10		10
750/5		10		10		10		10		10
800/5		10		10		10		10		10
1000/5	15		15		15		15		15		15
1200/5	20		20		20		20		20		20
1500/5	20		20		20		20		20		20
2000/5	40		40		40		40		40		40
2500/5			40		40		40		40		40
3000/5					40		40		40		40
4000/5							40		40		40
5000/5									40		40
额定负荷（Ω）
50/1
60/1
75/1
100/1		0.2
150/1		2.5
200/1		5
250/1		5
300/1		5		5		5
400/1		10		10		10		10
500/1		10		10		10		10		10
600/1		10		10		10		10		10
750/1		10		10		10		10		10
800/1		10		10		10		10		10
1000/1		10		10		10		10		10
1200/1	20		20		20		20		20		20
1500/1	20		20		20		20		20		20
2000/1			20		20		20		20		20
2500/1							20		20		20
3000/1							20		20		20
4000/1											20
