WY(BH)-0.66系列Ⅱ型电流互感器

02 19 ，2019Mar 17, 2023

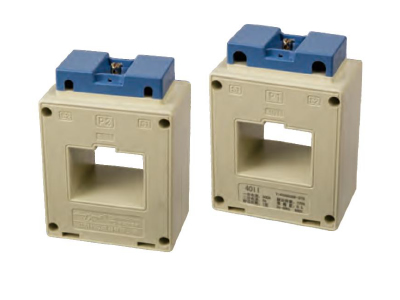

WY(BH)-0.66系列Ⅱ型电流互感器

特点：

　　卧式方形安装孔。主要适用于多排（2-6根）母线穿越，与电流表配套，作为电器测量指示用。

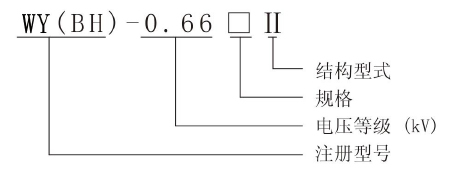

型号意义：

技术参数：

执行标准：GB20840.2
一次电流：75～10000A 二次电流:5A、1A
额定电压：≤AC 0.66KV
额定功率：50～60Hz
工频耐压：3000V 1min 50Hz
海拔高度：≤3000m
使用环境：-30℃～+60℃，无雨雪直接侵袭、无严重污染及剧烈震动的场所
绝缘等级：E

订货需知：

需注明互感器型号、规格、额定电流比、准确级及相应的二次额定负荷或容量等；
一般按表中所列安装方式提供安装附件，如需其它安装方式，请在下单前沟通、确认；
若需在特殊条件下使用，请与本公司联系，以便按需定制。

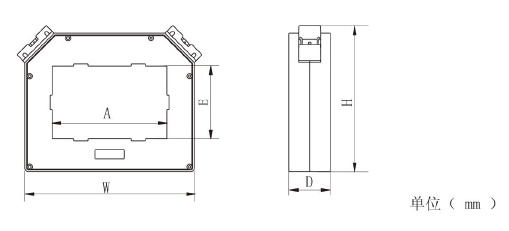

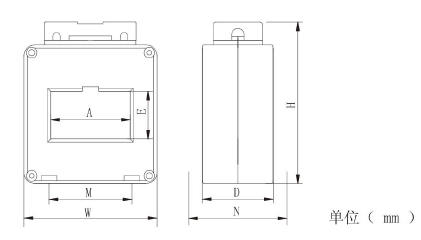

规格尺寸：

规格型号	外形尺寸			穿孔尺寸		安装尺寸		安装方式
规格型号	W	H	D	A	E	M	N	安装方式
20 Ⅱ	50	107	41	21	32	18	64/58	A/D
30 Ⅱ	60	97	46	32	32	28	64/58	A/D
40 Ⅱ	76	103	46	42	32	45	64/58	A/D
50 Ⅱ	87	106	46	52	32	55	64/58	A/D
60 Ⅱ	98	111	46	62	32	42	64/58	A/D
65 Ⅱ	100	112	46	65	32	42	64/58	A/D
80 Ⅱ	119	118	45	81	32	60	82/58	D/F
100 Ⅱ	141	123	50	102	31	75	82/58	D/F
140 Ⅱ	187	128	50	142	36	54	82/58	D/F
180 Ⅱ	230	115	48	183	34	102	82/58	D/F
50×50Ⅱ	89	137	45	53	53	57	82/58	D/F
60×50Ⅱ	102	146	47	62	52	50	82/58	D/F
80×50Ⅱ	119	149	45	82	52	60	82/58	D/F
100×50Ⅱ	141	149	50	102	54	81	82/58	D/F
120×50Ⅱ	168	154	48	122	52	54	82/58	D/F
125×50Ⅱ	177	173	59	128	62	80	82	F
200×50Ⅱ	246	173	55	206	61	188	82	F
220×50Ⅱ	270	165	55	227	53	171	82	F
80×80Ⅱ	120	170	52	83	80	75	82	F
100×80Ⅱ	148	189	48	102	85	78	82	F
125×90Ⅱ	172	187	52	128	94	137	82	F
170×100Ⅱ	245	210	60	172	105	140	82	F
150×130Ⅱ	200	245	50	151	133	120	82	F

规格型号	外形尺寸			穿孔尺寸		安装方式
规格型号	W	H	D	A	E	安装方式
160×100Ⅱ	245	210	60	165	105	D/E

WY(BH)-0.66系列Ⅱ型主要技术参数：

规格型号	20Ⅱ		30Ⅱ		40Ⅱ		50Ⅱ		50×50Ⅱ		60Ⅱ		65Ⅱ		60×50Ⅱ
可使用母排规格及根数	20×10 1-2根		30×10 1-2根		40×10 1-2根		50×10 1-2根		50×10 1-2根		60×10 1-2根		65×10 1-2根		60×10 2-3根
准确度等级	0.5	1	0.5	1	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5
额定电流比	额定容量（VA）
75/5（2匝）		2.5		2.5		2.5
100/5		2.5		2.5		注1
150/5	2.5		2.5			2.5		2.5		2.5		2.5		2.5
200/5	2.5		2.5			2.5		2.5		2.5		2.5		2.5
250/5	5		5			5		5		5		5		5
300/5	5		5			5		5		5		5		5		5
400/5	5		5			5		5		5		5		5		5
500/5			5			10	2.5	10	2.5	10		10		10		10
600/5			5			10	2.5	10	2.5	10		10		10		10
750/5						10	2.5	10	2.5	10		10		10		10
800/5						10	2.5	10	2.5	10		10		10		10
1000/5					15		15		15		15		15		15
1200/5							20		20		20		20		20
1500/5							20		20		20		20		20
2000/5									40		40		40		40
2500/5															40
额定负荷（Ω）
50/1						0.2
60/1						0.2
75/1						0.2		0.2		0.2
100/1	0.2		0.2			0.2		0.2		0.2		0.2		0.2
150/1	2.5		2.5			2.5		2.5		2.5		2.5		2.5
200/1	5		5			5		5		5		5		5
250/1	5		5			5		5		5		5		5
300/1	5		5			5		5		5		5		5		5
400/1						10		10		10		10		10		10
500/1						10		10		10		10		10		10
600/1						10		10		10		10		10		10
750/1						10		10		10		10		10		10
800/1						10		10		10		10		10		10
1000/1						10		10		10		10		10		10
1200/1							20		20		20		20		20
1500/1							20		20		20		20		20
2000/1											20		20		20
2500/1															20
3000/1

注1 ：可做40Ⅱ 100/5 1级，40Ⅱ 100/5 0.5级 2匝
注2 ：2匝用于穿电缆，需要定制。

规格型号	80Ⅱ		80×50Ⅱ		80×80Ⅱ		100Ⅱ		100×50Ⅱ		100×80Ⅱ		120×50Ⅱ		125×50Ⅱ
可使用母排规格及根数	80×10 1-2根		80×10 2-3根		80×10 2-3根		100×10 1-2根		100×10 2-3根		100×10 2-4根		120×10/1-3根 60×10/2-6根		125×10/1-3根 60×10/2-6根
准确度等级	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5
额定电流比	额定容量（VA）
75/5（2匝）
100/5
150/5
200/5
250/5
300/5		5
400/5		5		5		5		5
500/5		10	2.5	10	2.5	10		10		10		10
600/5		10	2.5	10	2.5	10		10		10		10		10		10
750/5		10	2.5	10	2.5	10		10		10		10		10		10
800/5		10	2.5	10	2.5	10		10		10		10		10		10
1000/5	15		15		15		15		15		15		15		15
1200/5	20		20		20		20		20		20		20		20
1500/5	20		20		20		20		20		20		20		20
2000/5	40		40		40		40		40		40		40		40
2500/5	40		40		40		40		40		40		40		40
3000/5	40		40		40		40		40		40		40		40
4000/5					40		40		40		40		40		40
5000/5											40		40		40
6000/5
额定负荷（Ω）
50/1
60/1
75/1
100/1
150/1
200/1
250/1
300/1		5		5		5
400/1		10		10		10		10		10		10
500/1		10		10		10		10		10		10		10		10
600/1		10		10		10		10		10		10		10		10
750/1		10		10		10		10		10		10		10		10
800/1		10		10		10		10		10		10		10		10
1000/1		10		10		10		10		10		10		10		10
1200/1	20		20		20		20		20		20		20		20
1500/1	20		20		20		20		20		20		20		20
2000/1	20		20		20		20		20		20		20		20
2500/1							20		20		20		20		20
3000/1							20		20		20		20		20
400/1
5000/1

规格型号	125×90Ⅱ		140Ⅱ	150×130Ⅱ		180Ⅱ		200×50Ⅱ	220×50Ⅱ	170×100Ⅱ
可使用母排规格及根数	125×10/1-3根 60×10/2-6根		140×10/1-2根 70×10/2-4根	150×10 2-6根		180×10 1-2根		200×10/1-3根 100×10/2-6根	220×10 2-3根	170×10/2-4根
准确度等级	0.2	0.5	0.2	0.2	0.5	0.2	0.5	0.2	0.2	0.2
额定电流比	额定容量（VA）
75/5（2匝）
100/5
150/5
200/5
250/5
300/5					10
400/5					10
500/5					10
600/5		10			10		10
750/5		10			10		10
800/5		10			10		10
1000/5	15		15	15		15		15	15	15
1200/5	20		20	20		20		20	20	20
1500/5	20		20	20		20		20	20	20
2000/5	40		40	40		40		40	40	40
2500/5	40		40	40		40		40	40	40
3000/5	40		40	40		40		40	40	40
4000/5	40		40	40		40		40	40	40
5000/5	40		40	40		40		40	40	40
6000/5	40							40	40	40
8000/5									40	40
10000/5									40	40
额定负荷（Ω）
50/1
60/1
75/1
100/1
150/1
200/1
250/1
300/1
400/1
500/1		10
600/1		10
750/1		10
800/1		10
1000/1		10
1200/1	20		20
1500/1	20		20	20		20		20	20	20
2000/1	20		20	20		20		20	20	20
2500/1	20		20	20		20		20	20	20
3000/1	20		20	20		20		20	20	20
4000/1			20	20		20		20	20	20
5000/1				20					20	20
