WY-502

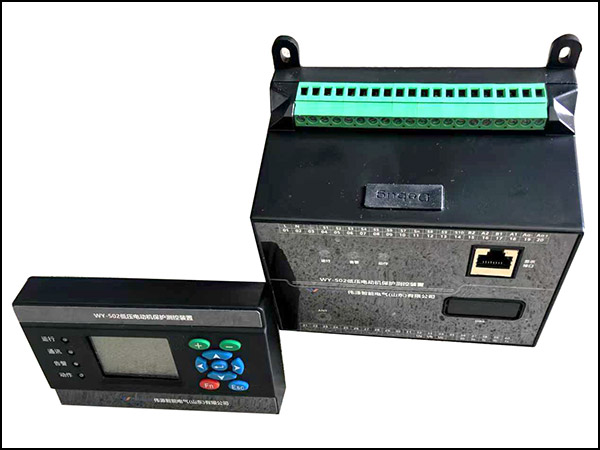

WY-502 分体式低压马达保护测控装置
1.1 适用范围
WY-502 分体式低压马达保护测控装置由保护主体、显示面板和互感器组成，主要用于交流 380V～1.2KV低压电动机综合控制及保护。产品具有全电流保护、电压保护、欠失压抗晃电接触器保护、电机远方控制、通讯、测量等功能，可广泛应用于石化、水电、火电、冶炼与水厂泵站等场所。
1.2 装置特点
采用高性能32位工业微处理器，集成度高、功能强、速度快。
三相电流、电压交流采样，完善的测控功能。
体积小，功耗低，适宜于直接安装在开关柜上或集中组屏。
宽温液晶汉字显示。
抗干扰能力强：快速瞬变干扰Ⅳ级，静电放电干扰Ⅳ级，辐射电磁场干扰Ⅲ级 ，脉冲群干扰 Ⅲ级。
具备完善的保护功能、上电恢复自启动功能、多种降压启动控制、双向和双速启动控制。
现场启停按钮及控制方式选择开关。
端子硬接线方式或通过通讯方式的远方启停控制。
掉电记录保存。
光电隔离4～20mA 输出。
具备双路RS485通讯，Modbus-RTU规约，后台监控系统可通过通讯网完成对装置的遥测、遥信和遥控等功能。
1.3 技术参数及指标
额定参数
测量电压：～380V（直接测量），～660V（直接测量），～100V（PT测量）。
测量电流： 1～900A（外加互感器）。
额定频率：50Hz。
工作电源：AC/DC220V，AC/DC110V。
主要技术指标
精度：保护电流测量误差不超过±1%；电压测量误差不超过±2%；有功功率、无功功率测量误差不超过±3%；功率因数误差不超过±1﹪；频率误差不超过±0.02Hz。
时间及动作整定误差：
a) 动作误差：不超过±3%，电流动作误差：不超过±3%或不超过±30mA，电流不平衡度整定值误差不超过±3%。
b) 延时整定误差：延时整定为 0s 时，固有动作时间不大于 100ms；延时整定为 0.1~2s 时，误差不超过±25ms；其它，误差不超过±1%。
c) 过热保护延时平均误差：不超过理论计算值的±5%或 100ms；
d) 欠功率保护动作误差：不超过±5%；欠功率保护延时动作误差不超过±300ms。
出口接点容量：AC250V，8A。
功耗
工作电源最大功耗 ≤ 5W。
环境要求
大气压力：80kPa～110kPa（海拔 2000M 以下）。
相对湿度：5% ～ 95%
运行温度：-20℃～＋55℃。
工作环境：没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾爆炸危险的物质。
