WYHD-601

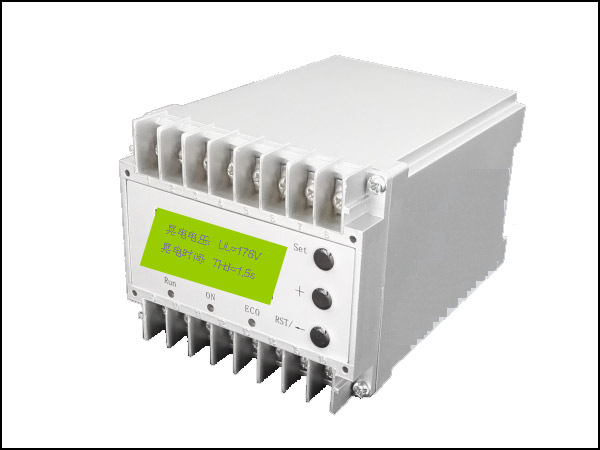

WYHD-601智能抗晃电装置
1、产品简介
WYHD-601智能抗晃电装置，完全采用新的原理与实现方案。用户只需要通过手持终端整定好交流接触器的线圈电压和晃电时间，装置会在接触器合闸后在线计算出所对应的接触器发生晃电时所需要输出的维持直流电压大小，并在晃电有效时间内保持接触器闭合。装置适用于 220V、380V 交流接触器，CSHD-100A 适用于普通型交流接触器，WYHD-601适用于节能交流继电器。WYHD-601智能抗晃电装置可广泛应用于石化、钢铁、电力、纺织、机械、轨道交通站等企事业单位。
2、产品特点
◇产品采用导轨安装，安装方便，调试灵活
◇可选配手持终端，采用中文汉显液晶，人机互动友好
◇装置自动累计晃电次数，记录晃电时间，并可通过人机界面查询
◇自适应接触器容量，可靠吸合
◇超级电容储能，寿命长
◇完善的保护闭锁，即使装置故障，不影响接触器操作
◇可选配重启动功能
◇可选配 RS485 通讯。
3、技术参数
项目 |
技术参数 |
接触器线圈 |
电压 AC220V、AC380V |
工作电源 |
AC85～265V,50Hz |
切换速度 |
工作电源切换到后备不大于 500us |
晃电保持时间 |
<=5s，误差不大于 25ms 或±5 |
重启动时间 |
有效时间：0～60s,延时时间：0～60s |
继电器出口 |
重启动出口 5A/AC250V |
开入参数 |
内部自供电，常开点接入 |
工作温度 |
-10～55℃ |
工作电源 |
AC85～265V,50Hz |
EMC 性能 |
IEC 60255-22-2-2012 静电放射试验 IV 级 |
IEC 60255-22-4-2005 电快速瞬变/脉冲(脉冲)抗扰度试验 A 级 |
|
IEC 60255-22-5: 2002 浪涌抗扰度 III 级 |
