WY-501

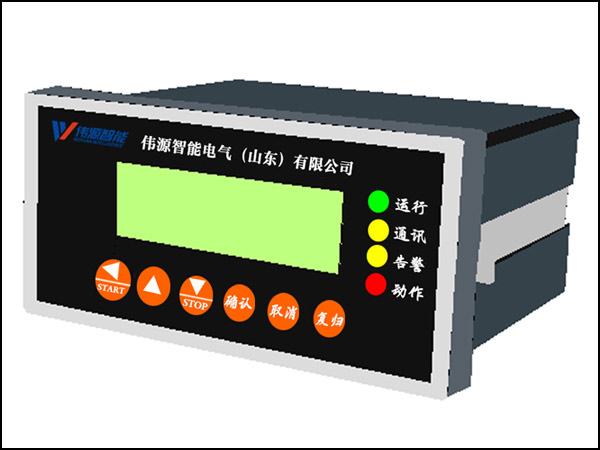

WY-501 低压电动机保护控制装置
1 概述
WY-501 低压电动机保护控制装置适用于 690V 以下电动机控制系统，对电动机的过负荷、短路、启动卡涩、堵转、不平衡、接地、欠压、过压、工艺连锁等故障引起的危害予以保护，并集合全面的三相电量、开入、开出与网络通讯于一体，实现测量、保护、控制等功能。装置配置带隔离栅的模拟量输出（4～20mA）与 DCS 系统对接，可代替原有电流变送器。装置通过标准 RS485 通讯实现遥信、遥测、遥控。
2 功能配置
保护功能 |
测量功能 |
||
| 启动超时保护 | √ | 三相电流、正序、负序、零序电流 |
√ |
速断（短路）保护 |
√ |
三相电流不平衡度 |
√ |
堵转保护 |
√ |
漏电流 |
可选 |
过负荷定时限保护 |
√ | 三线电压、频率 |
√ |
过热反时限保护 |
√ | 有功功率、无功功率、功率因数 |
√ |
接地（零序）保护 |
√ | 有功电度、无功电度 |
√ |
漏电流保护 |
可选 |
电机运行分析 |
|
断（缺）相保护 |
√ | 运行状态指示、运行时间、停机时间 |
√ |
不平衡保护 |
√ | 启动最大电流查询 |
√ |
相序保护 |
√ |
SOE 事件记录（事件、发生时间、故障电流/ 电压） | √ |
欠载保护 |
√ | 三路隔离开关量输入（220V/110V） |
√ |
低压/过压保护 |
√ | 三路继电器输出 |
√ |
| tE 时间保护 | √ | 1 路两线制隔离 4-20mA 输出（标配有源，可 选无源） | 可选 |
工艺连锁 |
√ | ||
接触器分断能力保护 |
√ | 1 路隔离 RS485，ModBUS 规约 |
可选 |
| 抗晃电（上电自启动、欠失压重 启动） | 可选 |
（开入、通讯）直接启停控制、变频软起控制 |
√ |
说明：抗晃电功能需配置专用延时电源模块 |
|||
3 技术数据
◇额定参数
工作电源：兼容AC/DC220V，AC/DC110V。
测量电压：380V（直接测量），100V（PT测量），660V（串电阻测量）50Hz。
测量电流： 0.5～900A。
◇主要技术指标
精度：保护电流测量误差不超过±1%；电压测量误差不超过±2%；有功功率、无功功率测量误差不超过±3%；功率因数误差不超过±1﹪；频率误差不超过±0.02Hz。
延时整定误差：延时整定为0s时，误差不超过100ms；延时整定大于0s小于2s 时，误差不超过±25ms；延时整定大于2s 时，误差不超过时间整定的±5%。
出口接点容量：AC250V，5A。
4～20mA驱动负荷：≤ 500欧姆纯阻性负荷。
开入量：标配AC/DC220V（外激励）,可选DC110V或自产24V开入。
工作电源最大功耗 ≤ 4W。
◇电气绝缘性能
介质强度符合GB/T14598.3-2006规定：工频电压2kV，时间1分钟；
绝缘电阻符合GB/T14598.3-2006规定：500V兆欧表测试，绝缘电阻不小于100MΩ;
冲击电压符合GB/T14598.3-2006规定：承受1.2/50us峰值为5kV的标准雷电波冲击。
◇机械性能
振动响应符合GB/T11287-2000标准规定，严酷等级为I级；振动耐久性符合GB/T11287-2000标准规定，
严酷等级为I级；
冲击响应符合GB/T14537-1993标准规定，严酷等级为I级；冲击耐久性符合GB/T14537-1993标准规定，
严酷等级为I级；
碰撞符合GB/T14537-1993标准规定，严酷等级为I级。
◇电磁兼容性能
静电放电干扰符合GB/T14598.14-2010（IEC60255-22-2:2008）规定，严酷等级为IV级；
电快速瞬变脉冲群干扰符合GB/T14598.10-2007（IEC60255-22-4:2002）规定，严酷等级为A级；
阻尼振荡波干扰符合GB/T14598.13-2008（IEC60255-22-1:2007）规定，严酷等级为III级；
浪涌干扰符合GB/T14598.18-2008（IEC60255-22-5:2002）规定，严酷等级为III级。
◇环境要求
大气压力：80kPa～110kPa（海拔 2000M 以下）。
相对湿度：5% ～ 95%； 运行温度：-20℃～＋55℃。
工作环境：没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾爆炸危险的物质。
