BH系列电流互感器
电流互感器简介
1、电流互感器符合国家标准GB20840.2-2014及IEC61689-2：2012《电流互感器》的规定；2、“额定电流比”是批“额定一次电流”与“额定二次电流”的比值； 其中- 额定一次电流：作为电流互感器性能基准的一次电流值； 额定二次电流：作为电流互感器性能基准的二次电流值；3、准确级：对电流互感器所给定的等级，互感器在规定使用条件下的误差应在规定限度内；4、额定输出：在额定二次电流及接有额定负荷条件下，互感器所供给二次回路的视在功率值（在规定功率因素下以“伏安”或“Ω”表示）；5、穿芯匝数：互感器在使用时，其一次电缆在互感器穿孔中所绕的圈数；6、对0.2S级、0.5S级特殊用途的电流互感器，在1%-120%额定电流下，配接相应仪表（与电度表配套），能作准确测量；7、保护用电流互感器：对保护用电流互感器，准确级以互感器在额定准确限值一次电流下最大允许符合误差的百分数标称，其后标以字母“P”表示保护，保护用电流互感器的标准准确级为5P和10P。如：5P10，“P”前面的“5”表示在额定准确限值一次电流时的复合误差不大于5%，“P”后面的“10”表示其准确限值系数10。
WY(BH)-0.66系列电流互感选型指南：
选用方法：
根据被测电流的大小，选择额定电流时，测量值应在量程的2/3左右，使电流互感器运行在额定电流的60%-80%范围内。
回路和负荷阻抗之和不应超过电流互感器的额定负荷。
当仪表和电流互感器相距较远或回路负荷较大时，应优先选用二次为1A的电流互感器。
互感器在使用调试过程中，时有反馈信息：“电流表指示与实际电流值偏差较大”，进而怀疑“互感器质量有问题”，究竟其原因：设计选用额定容量偏小，总负荷阻抗大于额定容量，实非互感器质量问题所引起。

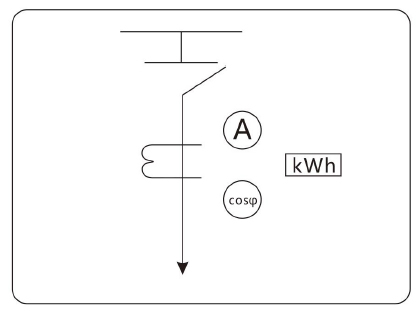

为明确起见，现举例说明：某配电装置，如在现场或中央两处测量和计量，导线截面2.5mm2，相距80m，应选用的互感器额定容量将不同（忽略接触电阻）。
测量回路的功耗（VA）/电阻（Ω）
表1| 型号规格 | 主要特点 |
| WY(BH)-Ⅰ型 | 卧式方、圆孔兼容，可穿电缆或单根母排，测量用，一次为15-3000A，二次为5A或1A。 |
| WY(BH)-Ⅱ型 | 卧式方孔型，可穿多根电缆或1-2根母排（部分规格可穿2-6根母排），测量用，一次为75-10000A，二次为5A或1A（二次 电流为1A时，一次电流最大5000A）。 |
| WY(BH)-Ⅲ型 | 立式方孔型，可穿多根电缆或1-2根母排（部分规格可穿2-6根母排），测量用，一次为150-5000A，二次为5A-1A（二次 电流为1A时，一次电流最大4000A）。 |
| WY(BH)-M型 WY(BH)-J型 | 直接式，避免一次小电流时绕匝的繁琐，测量用，一次为5-40A，二次为5A、1A。 |
| WY(BH)-计量型 | 穿芯式，精度为0.2S、0.5S级，与电度表配套，计量电费使用。 |
| WY(BH)-P型 | 保护用电流互感器，过电流保护，卧式方孔型，准确级可达5P5、5P10、5P15、5P20 |
不同额定容量时的传输距离（m）：
| 导线截面（mm2） | 二次电流（A） | 传输距离（m） | |||||||||
| 1 | 2 | 5 | 8 | 10 | |||||||
| 1.5 | 1 | 0.023 | 0.023 | 0.047 | 0.047 | 0.117 | 0.117 | 0.188 | 0.188 | 0.235 | 0.235 |
| 5 | 0.59 | 1.17 | 2.93 | 4.69 | 5.86 | ||||||
| 2.5 | 1 | 0.014 | 0.014 | 0.028 | 0.028 | 0.071 | 0.071 | 0.112 | 0.112 | 0.14 | 0.14 |
| 5 | 0.35 | 0.7 | 1.76 | 2.82 | 3.52 | ||||||
| 4 | 1 | 0.009 | 0.009 | 0.018 | 0.018 | 0.044 | 0.044 | 0.071 | 0.071 | 0.088 | 0.088 |
| 5 | 0.22 | 0.44 | 1.10 | 1.76 | 2.2 | ||||||
| 6 | 1 | 0.006 | 0.006 | 0.012 | 0.012 | 0.029 | 0.029 | 0.468 | 0.468 | 0.058 | 0.058 |
| 5 | 0.15 | 0.29 | 0.73 | 1.17 | 1.47 | ||||||
| 10 | 1 | 0.004 | 0.004 | 0.007 | 0.007 | 0.018 | 0.018 | 0.028 | 0.028 | 0.035 | 0.035 |
| 5 | 0.09 | 0.18 | 0.44 | 0.7 | 0.88 | ||||||
常用仪表功耗一览表（参考值）：
表2额定容量（VA） 电流规格（A） 电线截面(mm2）) 1 2 5 8 2.5 1 71 106.5 178 284 5 2.8 4.3 7.1 11.4 5 1 142 213 355 586 5 5.7 8.5 14.2 22.7 10 1 284 426 710 1136 5 11.4 17 28.4 45.5
订货需知：
1.订货时请说明所需互感器的型号、规格、额定电流比、精度等级、额定容量等。2.订货时请说明安装方式（如不说明，按本公司规定提供-具体见规格尺寸表中的安装方式）3.若需要在特殊条件下使用，请与本公司联系，以便按需订制。| 仪表名称 | 仪表型号 | 每个电流线圈 | |||
| 内阻（Ω） | 功耗（VA） | 个数 | |||
| 可编程数显表 | 单相 | PZ72、PZ80、PZ96B、PZ16、PZ42、PZ46 | ＜0.0015 | ＜0.05 | 1 |
| 三相 | PZ80、PZ96、PZ42 | 3 | |||
| 数显功率表 功率因数表 | PZ96、PZ16、PZ42、PZ46 | 1 | |||
| 多功能电力仪表 | ACR系列 | 3 | |||
| 指针式电流表 | 整流系 | 42L、6L、63L、45L | 0.2-0.4 | 1 | |
| 电磁系 | 1T1、63T | 0.6-1.2 | 1 | ||
| 指针式功率表 | 整流系 | 42L、6L、63L、45L | 0.25-0.6 | 1 | |
| 电动系 | 1D5、63D | ＜6 | 3 | ||
| 指针式功率因数表 | 整流系 | 42L、6L、63L、45L | 0.4-0.8 | 1 | |
| 电动系 | 1D1 | ＜6 | |||
| 电度表 | 单相 | DD862 | 1-2 | 1 | |
| 三相三线 | DD862、864、DX865、863 | 0.3-1 | 2 | ||
| 三相四线 | DT862、864、DX865 | 0.6-1 | 3 | ||
