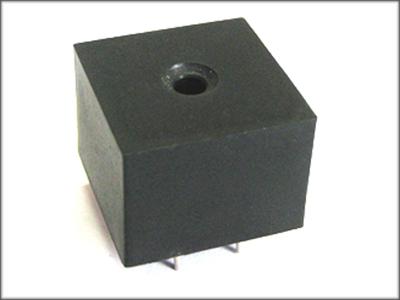

电流互感器
WYCT3401
| 测量用 仪器、仪表用 保护用 | |||||
性能指标 | 参数 | 符号 | 指标 | |||

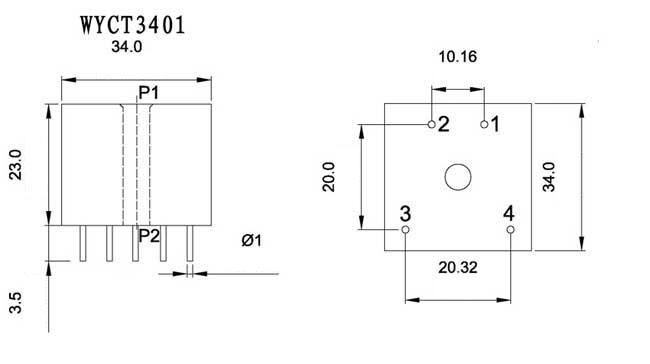

主要尺寸 | -- | 内孔/长度/高度/宽度 | ||||
（5.5mm/34.0mm /23mm/34.0mm） | ||||||
一次电流 | In | 0~100A | ||||
二次输出电流 | IO | 0~5V(0~5mA) | ||||
负载电阻 | RL | >10kΩ(<1kΩ) | ||||
精度等级 | ρ | 0.2、0.5 级 | ||||
线性范围 | － | 5%~120% | ||||
额定点相位差 | δ | 5ˊ~15ˊ | ||||
耐压 | Vd | 3000V/min | ||||
绝缘强度 | － | 1000MΩ/500V/min | ||||
工作温度 | Ta | -25℃ ~ +65℃ | ||||
存储温度 | Ts | -40℃ ~ +80℃ | ||||
工作频率 | f | 45Hz ~1500Hz | ||||
相对湿度 | － | <90% | ||||
外壳材料 | － | 阻燃PBT/阻燃ABS | ||||
产品特点 | ■ 采用环氧树脂封灌，抗震性能好。 | |||||
■ 采用穿孔方式，孔径Ф5.5mm，便于母线安装。 | ||||||
■ 采用高导磁材料，测量范围宽。 | ||||||
■ 外形美观大方，体积较小，使用灵活。 | ||||||
产品应用 |
| |||||
主要规格 | 输入 | 输出 | 负载 | 精度 | 相位差 | 线性范围 |
0~100A | 0mA~100mA | --- | 0.1 | <15ˊ | 5%~120% | |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
注意事项 | ■ 使用时，输出方式既可以用引线输出，也可用接插件输出。 | |||||
