产品说明

漏电保护用、监控用。

性能指标

参数

符号

指标

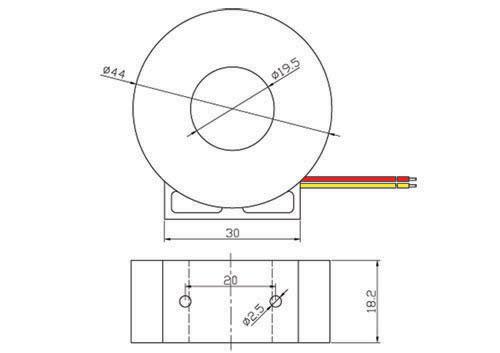

主要尺寸

--

内孔/长度/高度/宽度

（19.5mm/44.0mm/46.5mm/18.2mm）

一次电流

In

0~400A

二次输出电流

IO

0~5V(0~5mA)

负载电阻

RL

>10kΩ(<1kΩ)

精度等级

ρ

0.2、0.5 级

线性范围

－

5%~200%

额定点相位差

δ

5ˊ~15ˊ

耐压

Vd

3000V/min

绝缘强度

－

1000MΩ/500V/min

工作温度

Ta

-25℃ ~ +65℃

存储温度

Ts

-40℃ ~ +80℃

工作频率

f

45Hz ~1500Hz

相对湿度

－

<90%

外壳材料

－

阻燃PBT/阻燃ABS

产品特点

■ 采用环氧树脂封灌，抗震性能好。

■ 采用穿孔方式，孔径Ф19.5mm，便于母线安装。

■ 采用高导磁材料，测量范围宽。

■ 外形美观大方，体积较小，使用灵活。

产品应用

主要规格

输入

输出

负载

精度

相位差

线性范围

0—400A

0—400 mA

---

0.2

<15ˊ

5%~200%

注意事项

■ 使用时，输出方式既可以用引线输出，也可用接插件输出。
