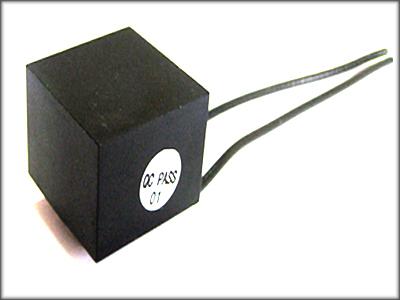

产品说明

测量用 仪器、仪表用

性能指标

参数

符号

指标

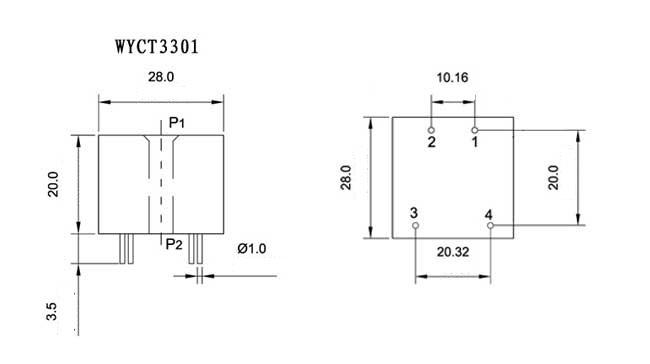

主要尺寸

--

内孔/长度/高度/宽度

（0.00mm/28.0mm/22mm/28.0mm ）

一次电流

In

0~100A

二次输出电流

IO

0~5V(0~5mA)

负载电阻

RL

>10kΩ(<1kΩ)

精度等级

ρ

0.2、0.5 级

线性范围

－

5%~120%

额定点相位差

δ

5ˊ~15ˊ

耐压

Vd

3000V/min

绝缘强度

－

1000MΩ/500V/min

工作温度

Ta

-25℃ ~ +65℃

存储温度

Ts

-40℃ ~ +80℃

工作频率

f

45Hz ~1500Hz

相对湿度

－

<90%

外壳材料

－

阻燃PBT/阻燃ABS

产品特点

■ 采用环氧树脂封灌，抗震性能好。

■ 采用穿孔方式，孔径Ф0.00mm，便于母线安装。

■ 采用高导磁材料，测量范围宽。

■ 外形美观大方，体积较小，使用灵活。

产品应用

主要规格

输入

输出

负载

精度

相位差

线性范围

0~100A

0mA~100mA

---

0.1

<15ˊ

5%~120%

注意事项

■ 使用时，输出方式既可以用引线输出，也可用接插件输出。
