产品说明

测量用 仪器、仪表用 保护用

性能指标

参数

符号

指标

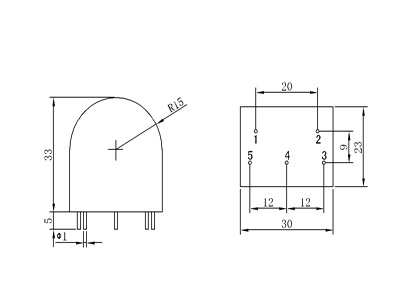

主要尺寸

--

内孔/长/宽/高

（无mm/30mm/23 mm/33mm）

一次电流

In

0~100A

二次输出电流

IO

0~100mA或0~10V

负载电阻

RL

>10kΩ(<1kΩ)

精度等级

ρ

0.1.0.2、0.5 级

线性范围

－

5%~120%

额定点相位差

δ

5ˊ~15ˊ

耐压

Vd

3000V/min

绝缘强度

－

1000MΩ/500V/min

工作温度

Ta

-25℃ ~ +65℃

存储温度

Ts

-40℃ ~ +80℃

工作频率

f

45Hz ~1500Hz

相对湿度

－

<90%

外壳材料

－

阻燃PBT/阻燃ABS

产品特点

■ 采用环氧树脂封灌 符合ROHS，抗震性能好。

■ 采用插针直焊方式，便于安装。

■ 采用高导磁材料，测量范围宽。

■ 外形美观大方，体积较小，使用灵活。

产品应用

主要规格

输入

输出

负载

精度

相位差

线性范围

5A

5mA 或0~10V

200Ω

0.1

<15ˊ

5%~120%

20A

10mA或0~10V

200Ω

0.1

<15ˊ

5%~120%

50A

20mA或0~10V

200Ω

0.1

<15ˊ

5%~120%

100A

50mA或0~10V

200Ω

0.1

<20ˊ

5%~120%

注意事项

■ 输出方式为引线式，也可用接插件输出。
