WY(BH)-0.66系列接线式（S型）电流互感器

特点：

　　穿芯式电流互感器，精度可达0.5S或0.2S级，与电度表配套，计量电费使用。

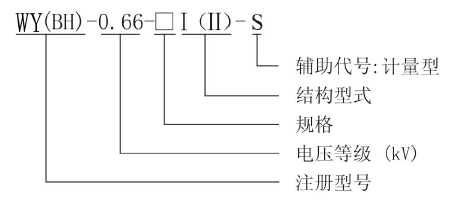

型号意义：

技术参数：

执行标准：GB20840.2
一次电流：15～4000A 二次电流:5A、1A
额定电压：≤AC 0.66KV
额定功率：50～60Hz
工频耐压：3000V 1min 50Hz
海拔高度：≤3000m
使用环境：-30℃～+60℃，无雨雪直接侵袭、无严重污染及剧烈震动的场所
绝缘等级：E

订货需知：
需注明互感器型号、规格、额定电流比、准确级及相应的二次额定负荷或容量等；
需注明安装方式；
若需在特殊条件下使用，请与本公司联系，以便按需定制。

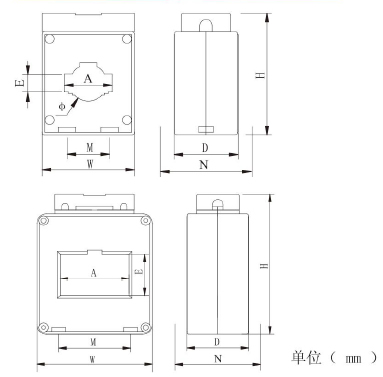

规格尺寸：

规格型号	外形尺寸			穿孔尺寸			安装尺寸		安装方式
规格型号	W	H	D	A	E	φ	M	N
30Ⅰ-S	75	97	44	32	11	23	44	64/82	A/D
30Ⅰ-Ⅰ	60	79	41	31	11	23	28	64/82	A/D
40Ⅰ	75	98	45	41	11	31	42	64/82	A/D
40Ⅰ-S	85	112	55	40	10		66	70/73	A/D
60Ⅰ	100	128	45	61	21	46	42	64/82	A/D
80Ⅰ	117	148	44	82	11	50	60	64/82	A/D
100Ⅰ	145	152	44	102	11	62	80	64/82	A/D
40Ⅱ	76	103	46	42	32		45	64/58	A/D
50Ⅱ	87	106	46	52	31		55	64/58	A/D
60Ⅱ	98	111	46	62	31		42	64/58	A/D
80Ⅱ	119	118	45	81	32		60	82/58	D/F
100Ⅱ	141	123	50	102	32		75	82/58	D/F

WY(BH)-0.66系列计量型（S级）电流互感器主要技术参数

规格型号			30Ⅰ-S	30Ⅰ-Ⅰ	40Ⅰ		40Ⅰ-S		60Ⅰ		80Ⅰ		100Ⅰ
母排规格/根数			30×10/1	30×10/1	40×10/1		40×10/1		60×10/1		80×10/1		100×10/1
穿电缆孔径			φ21	φ223	φ31		φ31		φ46		φ50		φ62
准确度等级			0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S
额定电流比（A）		穿芯匝数	额定容量（VA）
150/5	150/1	1	2.5	2.5			2.5	2.5
200/5	200/1	1	2.5	2.5	2.5	2.5
250/5	250/1	1	2.5	2.5	2.5	2.5
300/5	300/1	1	2.5	2.5	2.5	2.5			2.5	2.5
400/5	400/1	1	2.5	2.5	2.5	2.5			2.5	2.5
500/5	500/1	1			2.5	2.5			2.5	2.5		2.5
600/5	600/1	1			2.5	2.5			2.5	2.5	2.5	2.5
750/5	750/1	1			2.5	2.5			2.5	2.5	2.5	2.5	2.5	2.5
800/5	800/1	1			2.5	2.5			2.5	2.5	2.5	2.5	2.5	2.5
1000/5	1000/1	1							10	10	10	10	10	10
1200/5	1200/1	1							10	10	10	10	10	10
1500/5	1500/1	1							10	10	10	10	10	10
1600/5	1600/1	1									10	10	10	10
2000/5	2000/1	1									10	10	10	10
2500/5	2500/1	1											10	10
3000/5	3000/1	1											10	10

规格型号			40Ⅱ		50Ⅱ		60Ⅱ		80Ⅱ		100Ⅱ
母排规格/根数			40×30/1-2		50×10/1-2		60×10/1-2		80×10/1-2		100×10/1-2
穿电缆孔径			42×32		52×31		62×31		82×32		102×32
准确度等级			0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S
额定电流比（A）		穿芯匝数	额定容量（VA）
150/5	150/1	2	2.5	2.5
200/5	200/1	1	2.5	2.5
250/5	250/1	1	2.5	2.5
300/5	300/1	1	2.5	2.5	2.5	2.5
400/5	400/1	1	2.5	2.5	2.5	2.5	2.5	2.5
500/5	500/1	1	2.5	2.5	2.5	2.5	2.5	2.5
600/5	600/1	1	2.5	2.5	2.5	2.5	2.5	2.5		2.5
750/5	750/1	1	2.5	2.5	2.5	2.5	2.5	2.5		2.5	2.5	2.5
800/5	800/1	1	2.5	2.5	2.5	2.5	2.5	2.5		2.5	2.5	2.5
1000/5	1000/1	1			10	10	10	10	10	10	10	10
1200/5	1200/1	1			10	10	10	10	10	10	10	10
1500/5	1500/1	1				10	10	10	10	10	10	10
1600/5	1600/1	1					10	10	10	10	10	10
2000/5	2000/1	1					10	10	10	10	10	10
2500/5	2500/1	1							10	10	10	10
3000/5	3000/1	1									10	10
4000/5	4000/1										10	10
