WYCT910系列产品-新国标

WYCT910-K系列型圆形开启式零序互感器 火灾监控开合式剩余电流互感器

一.产品简述：
1.WYCT910-K系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
2.本系列产品测量范围宽，额定一次电流范围：100μA～5A额定二次电流范围：0～0.25μA，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB 14287.2-2005和GB 14287.2-2014的要求。

二.产品特点：
1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高。
3、优异的平衡特性、并具有极强的抗电磁场干扰能力。

三.应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等

四.性能指标

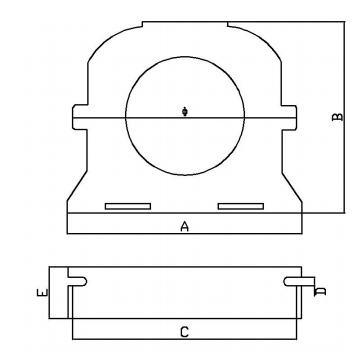

五.规格型号 产品图样与尺寸

技术参数：

WYCT910-K系列型方形开启式零序互感器 火灾监控开合式剩余电流互感器

一.产品简述：
1.WYCT910-K系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围：额定二次电流范围：，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB 14287.2-2005和GB 14287.2-2014的要求。

二.产品特点：
1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高。
3、优异的平衡特性、并具有极强的抗电磁场干扰能力。

三.应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等。

四.性能指标:

技术参数：

额定一次电流		1A		耐压强度	AC 3000V/min
额定二次电流		0.5mA 1mA		绝缘电阻	DC 500V/mQ
精准度		0.5 1		连续发热电流	2A
工作频率		50-400Hz		工作温度	-15℃-50℃

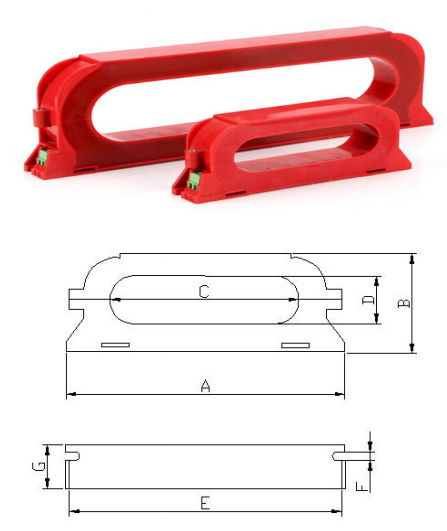

型号规格	外形尺寸
	参考电流	A	B	C	D	E	F	G
WYCT910-k 1025#	<100A	155	63	105	28	148	5	28
WYCT910-k 1432#	S225A	205	75	145	28	198	5	28
WYCT910-k 1832#	<400A	245	75	184	28	238	5	28
WYCT910-k 2245#	<630A	295	95	229	28	288	5	28

WYCT910-X系列型（圆形新标）零序互感器 火灾监控剩余电流互感器

一.产品简述：
1.WYCT910-X系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围：额定二次电流范围：优异先进的制作工艺流程。
保证了其准确度等级，可靠性等技术要求，本系列产品满足GB 14287.2-2005和GB 14287.2-2014的要求。

二.产品特点：
1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高。
3、优异的平衡特性、并具有极强的抗电磁场干扰能力。

三.应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等

四.性能指标：

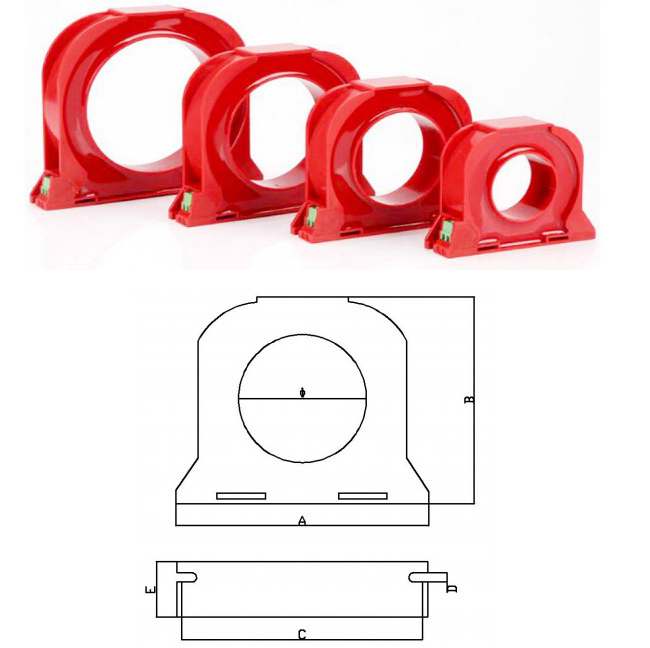

五.规格型号 产品图样与尺寸

技术参数：

WYCT910-X系列型（方形新标）零序互感器 火灾监控剩余电流互感器

一.产品简述：
1.WYCT910-X系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围：额定二次电流范围：，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB 14287.2-2005和GB 14287.2-2014的要求。

二.产品特点：
1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高。
3、优异的平衡特性、并具有极强的抗电磁场干扰能力。

三.应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等

四.性能指标:

技术参数：

额定一次电流		1A		耐压强度	AC 3000V/min
额定二次电流		0.5mA 1mA		绝缘电阻	DC 500V/mQ
精准度		0.5 1		连续发热电流	2A
工作频率		50-400Hz		工作温度	-15°C-50°C

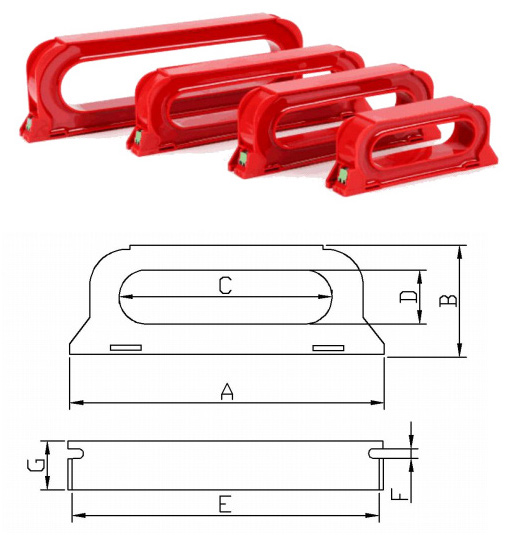

型号规格	外形尺寸
	参考电流	A	B	C	D	E	F	G
WYCT910-X 1025#	<100A	155	63	105	30	148	5	28
WYCT910-X 1432#	<225A	205	75	145	35	198	5	28
WYCT910-X 1832#	<400A	245	75	184	35	238	5	28
WYCT910-X 2245#	<630A	295	95	229	50	288	5	28
WYCT910-X 3260#	<1000A	390	110	320	60	380	5.5	28
WYCT910-X 4060#	<1250A	470	110	400	60	460	5.5	28
WYCT910-X 5060#	<1500A	570	110	500	60	560	5.5	28
WYCT910-X 6060#	<2000A	670	110	600	60	660	5.5	28
