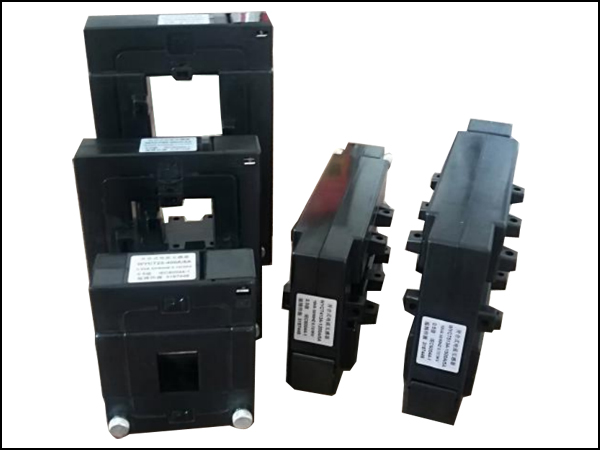

WYCT 系列开口式电流互感器





　　伟源 WYCT 系列开合系列互感器是为了方便安装而特别设计的。因为有了分离式铁芯，所以安装时无需打开任何电缆或汇流排。普通互感器的连接往往需要中止一次电流，以便让电缆或者汇流排穿过互感器的铁芯，亦或把电缆与一次接线端子连接。开合系列互感器铁芯可以很容易被打开，无需中止线路就可以安装和连接，因此既节约时间又节省安装成本。


☆特点：
•  内部窗口小，可以穿过夹钳、电缆或汇流排

• 11 种开合式结构，易于安装，便于操作

• 高精度及可靠性

• 开合式结构，易于安装，便于操作

☆用途：

• 用于电流，功率，电能监控装置

• 继电保护装置中

• 功率因数修正装置

☆说明：

• 额定频率:50Hz/60Hz • 额定初级电流:100A-10000A

• 额定二次电流:0-5A

• 工频耐压:3000V

• 额定负荷:1VA-30VA

• 额定扩大电流:120%In

• 环境温度:﹣35℃﹣﹢85℃

• 海拔高度:≤3000m

• 精度 0.2S、0.2、0.5S、0.5、1.0、2.0

• 环保：符合 RoHS 要求

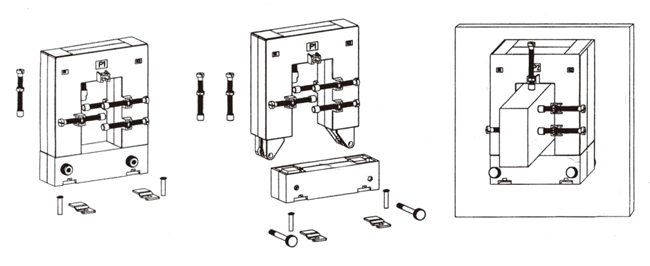

☆产品安装示意图：

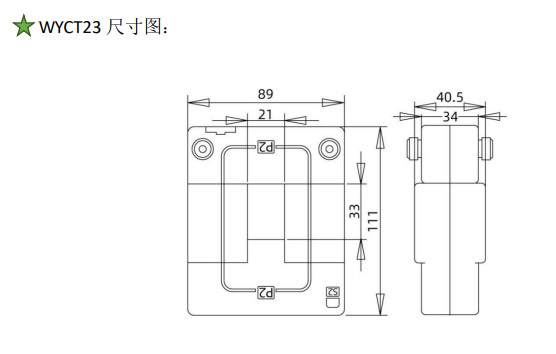

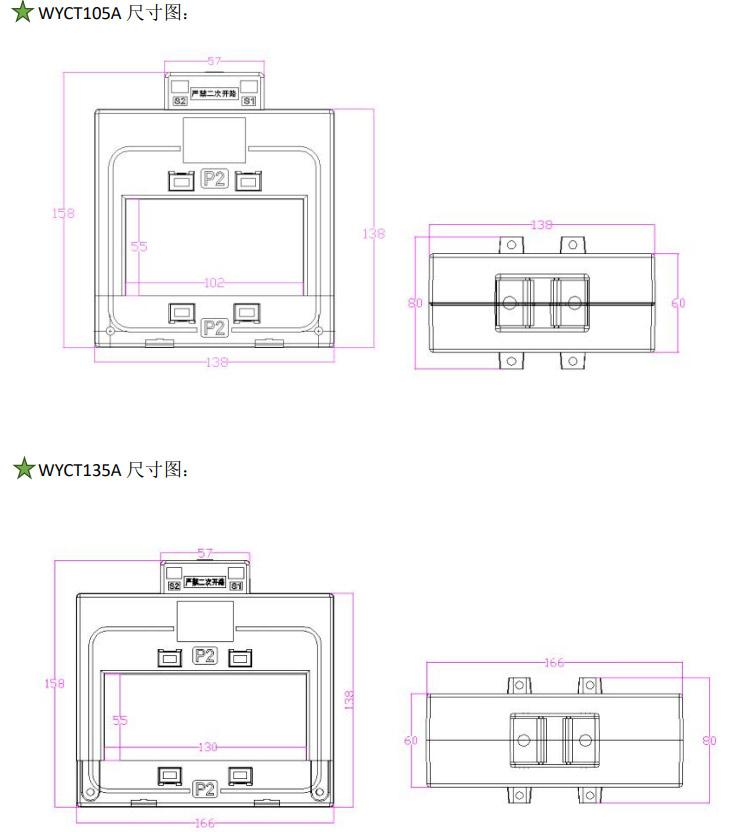

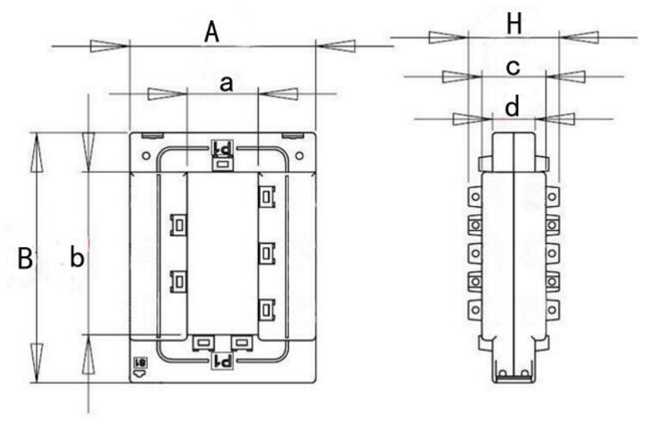

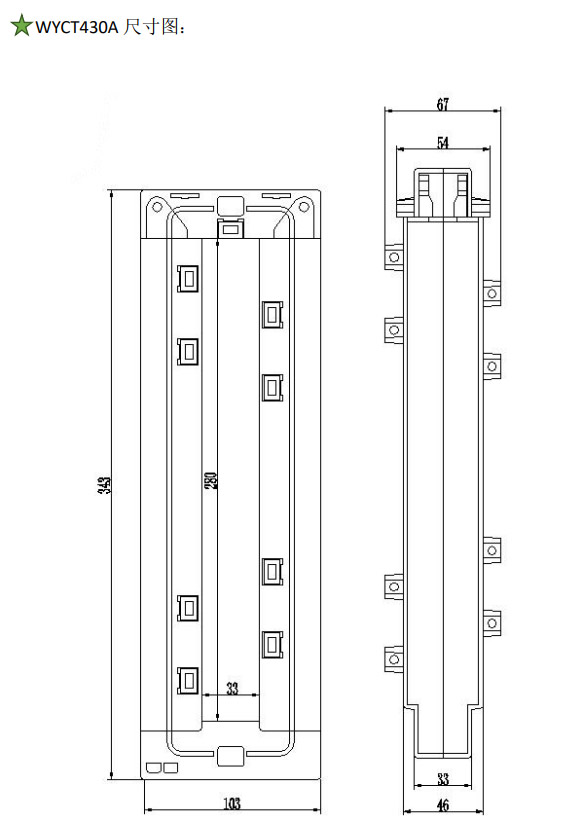

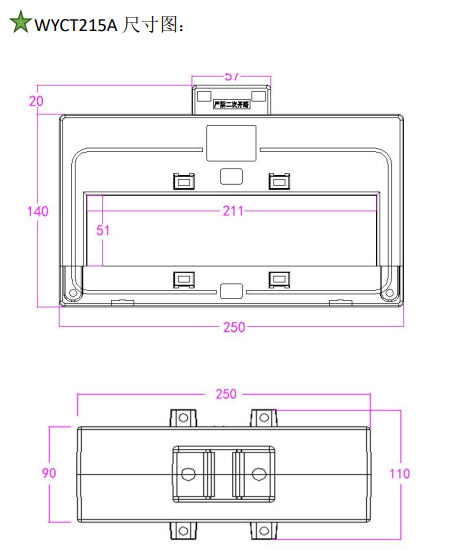

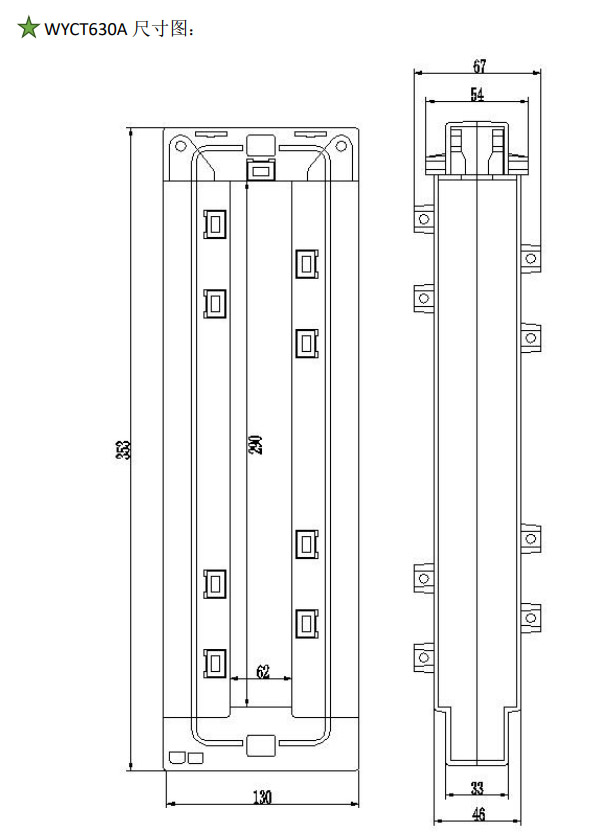

☆外形尺寸图：

☆电气性能参数：单位：mm

型号

A

B

H

a

b

c

d

变比

负载
（VA）

精度

WYCT105A (横排）

138

158

80

102

55

/

60

200A/5A

2.5

1.0 级

300A/5A

2.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

2.5

0.5 级

600A/5A

5

0.5 级

800A/5A

5

0.5 级

1000A/5A

5

0.5 级

1200A/5A

10

0.5 级

1500A/5A

10

0.5 级

2000A/5A

10

0.5/0.2 级

3000A/5A

15

0.5/0.2 级

4000A/5A

15

0.5/0.2 级

WYCT135A
（横排）

166

158

80

130

55

/

60

300A/5A

2.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

2.5

0.5 级

600A/5A

2.5

0.5 级

800A/5A

5

0.5 级

1000A/5A

5

0.5 级

1200A/5A

5

0.5 级

1500A/5A

10

0.5 级

2000A/5A

15

0.5 级

2500A/5A

15

0.5/0.2 级

3000A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

WYCT215A
（横排）

250

160

110

211

51

/

90

1000A/5A

10

0.5 级

2000A/A5

15

0.5 级

2500A/A5

15

0.5 级

3000A/5A

20

0.5/0.2 级

3500A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

4500A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

5500A/5A

20

0.5/0.2 级

6000A/5A

20

0.5/0.2 级

7000A/5A

20

0.5/0.2 级

8000A/5A

30

0.5/0.2 级

WYCT23

89

111

40.5

21

33

/

34

100A/5A

-

1.0 级

200A/5A

1

1.0 级

300A/5A

1.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

5

0.5 级

600A/5A

5

0.5 级

WYCT58

115

146

54

50

80.5

/

33

200A/5A

1.5

0.5 级

300A/5A

2.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

5

0.5 级

600A/5A

5

0.5 级

800A/5A

5

0.5 级

1000A/5A

7.5

0.5 级

1500A/5A

7.5

0.5 级

2000A/5A

7.5

0.5 级

WYCT413A

103

191

67

33.5

131

46

33

100A/5A

2.5

1.0 级

200A/5A

2.5

1.0 级

300A/5A

2.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

5

0.5 级

600A/5A

5

0.5 级

800A/5A

5

0.5 级

1000A/5A

10

0.5 级

1200A/5A

10

0.5 级

1500A/5A

10

0.5 级

2000A/5A

10

0.5 级

2500A/5A

15

0.5 级

3000A/5A

15

0.5 级

4000A/5A

20

0.5 级

WYCT430A 适合双层排 使用

103

343

67

34

281

46

33.5

1000A/5A

10

0.5 级

1500A/5A

10

0.5 级

2000A/5A

15

0.5 级

2500A/5A

15

0.5 级

3000A/5A

20

0.5/0.2 级

3500A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

4500A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

5500A/5A

20

0.5/0.2 级

6000A/5A

20

0.5/0.2 级



WYCT513A

130

207

67

50

141

46

33.5

100A/5A

2.5

1.0 级

200A/5A

2.5

1.0 级

300A/5A

2.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

5

0.5 级

600A/5A

5

0.5 级

800A/5A

7.5

0.5 级

1000A/5A

10

0.5 级

1200A/5A

10

0.5 级

1500A/5A

10

0.5 级

2000A/5A

10

0.5 级

2500A/5A

15

0.5/0.2 级

3000A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

6000A/5A

20

0.5/0.2 级

WYCT614A

132

203.5

67

62

141

46

33.5

100A/5A

2.5

1.0 级

200A/5A

2.5

1.0 级

300A/5A

2.5

0.5 级

400A/5A

2.5

0.5 级

500A/5A

5

0.5 级

600A/5A

5

0.5 级

800A/5A

7.5

0.5 级

1000A/5A

10

0.5 级

1200A/5A

10

0.5 级

1500A/5A

10

0.5 级

2000A/5A

10

0.5 级

2500A/5A

15

0.5/0.2 级

3000A/5A

20

0.5/0.2 级

2500A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

5500A/5A

20

0.5/0.2 级

6000A/5A

20

0.5/0.2 级

WYCYT630A 适合双层排 使用

130

353

67

62

290

46

33

1000A/5A

10

0.5 级

1200A/5A

10

0.5 级

1500A/5A

10

0.5 级

2000A/5A

10

0.5 级

2500A/5A

15

0.5 级

3000A/5A

20

0.5/0.2 级

3500A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

5500A/5A

20

0.5/0.2 级

6000A/5A

20

0.5/0.2 级

6500A/5A

20

0.5/0.2 级

7000A/5A

20

0.5/0.2 级



WYCT816

184

243

74

81

162

53

33.5

1000A/5A

10

0.5 级

1500A/5A

15

0.5 级

2000A/5A

20

0.5/0.2 级

2500A/5A

20

0.5/0.2 级

3000A/5A

20

0.5/0.2 级

3500A/5A

20

0.5/0.2 级

4000A/5A

20

0.5/0.2 级

4500A/5A

20

0.5/0.2 级

5000A/5A

20

0.5/0.2 级

5500A/5A

20

0.5/0.2 级

6000A/5A

20

0.5/0.2 级

7000A/5A

20

0.5/0.2 级

8000A/5A

30

0.5/0.2 级

9000A/5A

30

0.5/0.2 级

10000A/5A

30

0.5/0.2 级

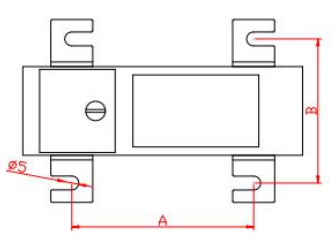

☆固定尺寸说明：
将 4 个弯片插装到互感器的插槽内，然后使用螺钉将其进行固定。



固定孔尺
寸 mm

WYCT105A
系列

WYCT135A
系列

WYCT215A
系列

WYCT23
系列

WYCT58
系列

WYCT413A
系列

WYCT430A
系列

WYCT513A
系列

WYCT614A
系列

WYCT630A
系列

WYCT816
系列

A

65

80

165

50

80

50

50

95

80

80

120

B

75

75

100

50

50

50

50

50

50

50

50


☆注意事项：
一、 电流互感器二次严禁开路
如果电流互感器二次开路，二次线圈就会出现高电压，可达上千伏甚至更高，于是互感器就产生以下后果：
（1）产生很高的电压，对设备和运行人员有危险；
（2）铁芯损耗增加，严重发热，有烧坏的危险；
（3）在铁芯中留下剩磁，使电流互感器误差增大。
二、 保证电流互感器铁芯表面光亮干净、无油渍、无污物。
