户外开合式电流互感器
户外开合式电流互感器

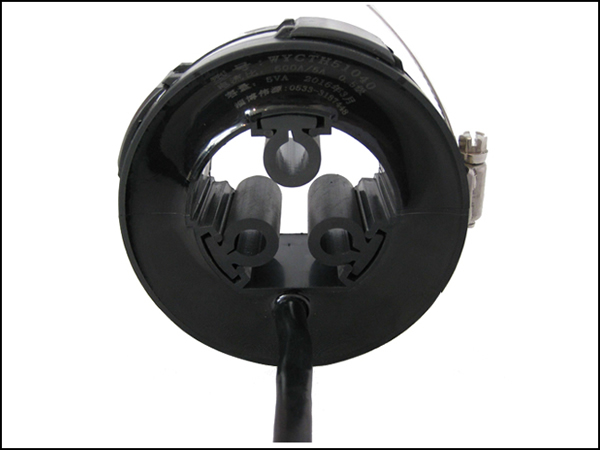

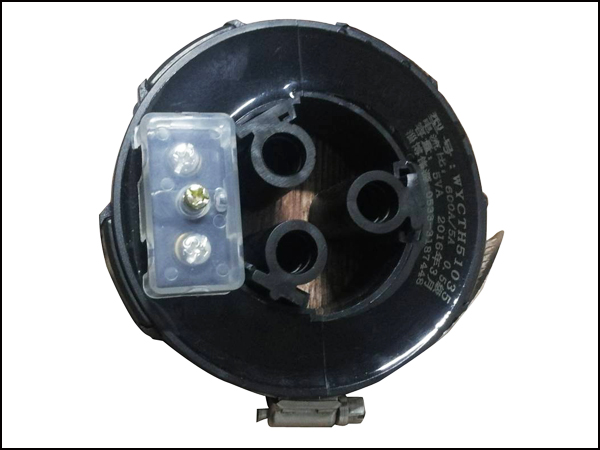

WYCTH510/511 系列(次级输出5A 或1A,适用于测量直径50mm 内电缆电流)
伟源WYCTH510/511 系列开口电流互感器根据快速、简易的使用原则设计，开口结构设计可不必断开被测电缆，方便地安装，快速进行电流测试。
特点：
• 价格低
• 4 种规格尺寸
• 开合式结构，易于安装，便于操作
•铁芯可分割、磁路损耗小
•防潮湿，性能稳定
用途：
• 广泛用于紧凑型全绝缘环网开关柜中
组合式变电站和电缆分接箱中
• 功率因数修正装置
• 有源滤波装置
说明：
•额定频率:50Hz~60Hz
•额定二次电流:5A~1A
•工频耐压:3kV,1min
• 额定扩大电流:120%In
•环境温度:﹣35℃﹣﹢65℃
•海拔高度:≤3000m
•环保：符合RoHS 要求

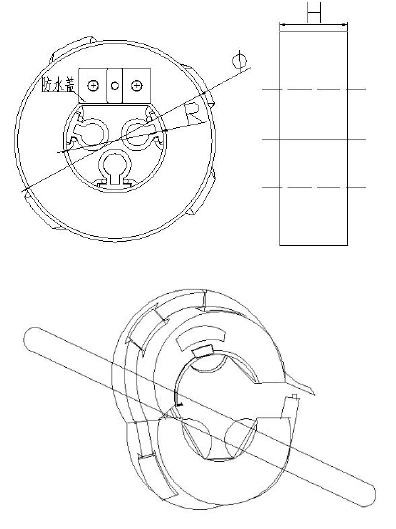

外形图：
产品安装图：
额定输出5A：
型号
|
R
|
Φ
|
H
|
变比
|
负载（VA）
|
重量 （kg） |
|||
测量
|
保护
|
||||||||
0.5级 |
1.0极 |
5P5 |
10P5 |
||||||
WYCTH51035
|
50
|
100
|
35
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 级 |
- |
- |
|||||
300/5 |
0.5 级 |
- |
- |
- |
|||||
400/5 |
0.5 级 |
- |
- |
- |
|||||
500/5 |
0.5 级 |
- |
- |
- |
|||||
600/5 |
0.5 级 |
- |
- |
- |
|||||
WYCTH51040
|
50
|
100
|
40
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 级 |
- |
- |
|||||
300/5 |
0.5 级 |
- |
- |
- |
|||||
400/5 |
0.5 级 |
- |
- |
- |
|||||
500/5 |
0.5 级 |
- |
- |
- |
|||||
600/5 |
0.5 级 |
- |
- |
- |
|||||
WYCTH51153
|
50
|
110
|
53
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 级 |
- |
- |
|||||
300/5 |
0.5 级 |
- |
- |
- |
|||||
400/5 |
0.5 级 |
- |
- |
- |
|||||
500/5 |
0.5 级 |
- |
- |
- |
|||||
600/5 |
0.5 级 |
- |
- |
- |
|||||
WYCTH511100
|
50
|
110
|
100
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 级 |
- |
- |
|||||
300/5 |
0.5 级 |
- |
- |
- |
|||||
400/5 |
0.5 级 |
- |
- |
- |
|||||
500/5 |
0.5 级 |
- |
- |
- |
|||||
600/5 |
0.5 级 |
- |
- |
- |
|||||
额定输出1A：
| 型号 | R | Φ | H | 变比 | 负载（VA） | 重量 （kg） |
|||
| 测量 | 保护 | ||||||||
| 0.5级 | 1.0级 | 5P5 | 10P5 | ||||||
| WYCTH51035 | 50 | 100 | 35 | 100/1 | - | - | - | - | |
| 200/1 | - | 1.0 级 | - | - | |||||
| 300/1 | 0.5 级 | - | - | - | |||||
| 400/1 | 0.5 级 | - | - | - | |||||
| 500/1 | 0.5 级 | - | - | - | |||||
| 600/1 | 0.5 级 | - | - | - | |||||
| WYCTH51040 | 50 | 100 | 40 | 100/1 | - | - | - | - | |
| 200/1 | - | 1.0 级 | - | - | |||||
| 300/1 | 0.5 级 | - | - | - | |||||
| 400/1 | 0.5 级 | - | - | - | |||||
| 500/1 | 0.5 级 | - | - | - | |||||
| 600/1 | 0.5 级 | - | - | - | |||||
| WYCTH51153 | 50 | 110 | 53 | 100/5 | - | - | - | - | |
| 200/5 | - | 1.0 级 | - | - | |||||
| 300/5 | 0.5 级 | - | - | - | |||||
| 400/5 | 0.5 级 | - | - | - | |||||
| 500/5 | 0.5 级 | - | - | - | |||||
| 600/5 | 0.5 级 | - | - | - | |||||
| 800/1 | 0.5 级 | 0.2 级 | |||||||
| 1000/1 | 0.5 级 | 0.2 级 | |||||||
| WYCTH511100 | 50 | 110 | 100 | 100/5 | - | - | - | - | |
| 200/5 | - | 1.0 级 | - | - | |||||
| 300/5 | 0.5 级 | - | - | - | |||||
| 400/5 | 0.5 级 | - | - | - | |||||
| 500/5 | 0.5 级 | - | - | - | |||||
| 600/5 | 0.5 级 | - | - | - | |||||
| 800/1 | 0.5 级 | 0.2 级 | |||||||
| 1000/1 | 0.5 级 | 0.2 级 | |||||||
• 为确保互感器测量精度，连接互感器次级与负载的导线截面积最好在2.5m2以上，长度小于20m
• CT 次级严禁开路
