WYEQCT系列穿刺式取电开合电流互感器

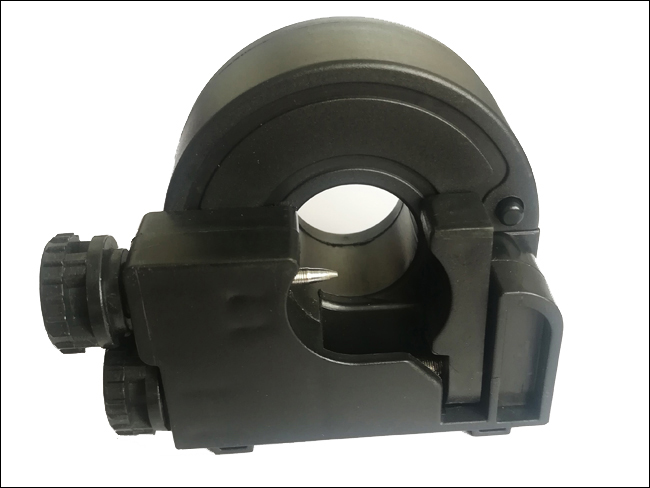

伟源 WYEQCT/K 系列穿刺式取电开合电流互感器：主要是在传统的开合式电流互感器附加一个穿刺取电的功能，这个取的是“电压信号”通过锋利的金属针，刺破电缆，测此时的电缆电压，从而可以方便电表计算功能。

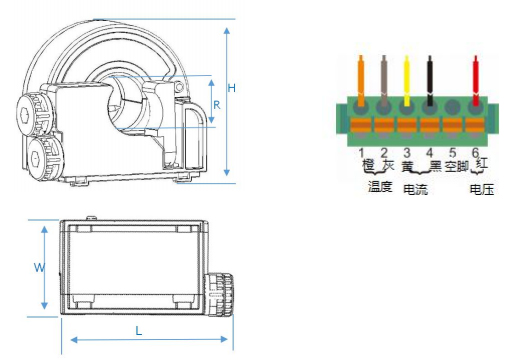

外观及接线图

★产品规格：

型号	变比	测量用		保护用		频率（HZ）	外形尺寸(mm) Φ L /W /H
		一次额定电流 (A)	准确级 L	一次额定电流 A	准确级
WYEQCT20K	1000/1 2000/1	1-200	0.5 1.0	1-400	5P 10P	50-5000	20 71/37.5/57
WYEQCT36K	2000/1 3000/1	1-400	0.5 1.0	1-800	5P 10P	50-5000	36 90/37.5/71

★参数：
● 额定初级电流:5～400Aac
● 最大电流：1000A
● 额定次级电流 0～5A
● 精度等级: 0.5、 1.0 级
● 工作温度：-35℃ to +120℃
● 温度误差：±2℃
● 二次输出电压：3*220/380V
● 设备最高电压(rms)：≤0.72KVac
● 介质强度：3000Vac/min
● 绝缘电阻：100M Ohms@500Vdc
● 工作频率：50/60HZ 或 50～5000Hz 可选
● 环 保：符合 RoHS

★注意事项：
• 为确保互感器测量精度，连接互感器次级与负载的导线截面积最好在 2.5mm2 以上，长度小于 2000mm。
• CT 次级严禁开路。
