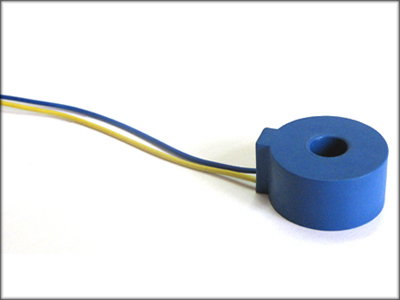

WYCT201

　　

产品说明	电表用
性能指标	参数			符号		指标

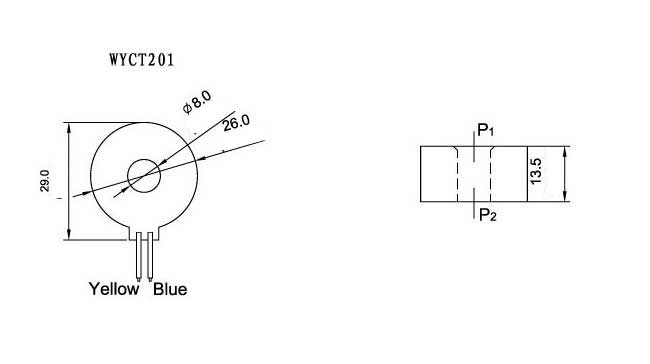

	主要尺寸			--		内孔/长度/高度/宽度
						（8mm/26.0mm/28.6mm /13.5mm）
	一次电流			In		0~70A
	二次输出电流			IO		0~10V(0~7mA)
	负载电阻			RL		>10kΩ(<1kΩ)
	精度等级			ρ		0.2、0.5 级
	线性范围			－		5%~200%
	额定点相位差			δ		5ˊ~15ˊ
	耐压			Vd		3000V/min
	绝缘强度			－		1000MΩ/500V/min
	工作温度			Ta		-25℃ ~ +65℃
	存储温度			Ts		-40℃ ~ +80℃
	工作频率			f		45Hz ~1500Hz
	相对湿度			－		<90%
	外壳材料			－		阻燃PBT/阻燃ABS
产品特点	■ 采用环氧树脂封灌，抗震性能好。
	■ 采用穿孔方式，孔径Ф8mm，便于母线安装。
	■ 采用高导磁材料，测量范围宽。
	■ 外形美观大方，体积较小，使用灵活。
产品应用	电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护用等。
主要规格	输入	输出	负载	精度	相位差	线性范围
	0~70A	0~70mA	---	0.2	<15ˊ	5%~200%
注意事项	■ 使用时，输出方式既可以用引线输出，也可用接插件输出。
