霍尔传感器

　　

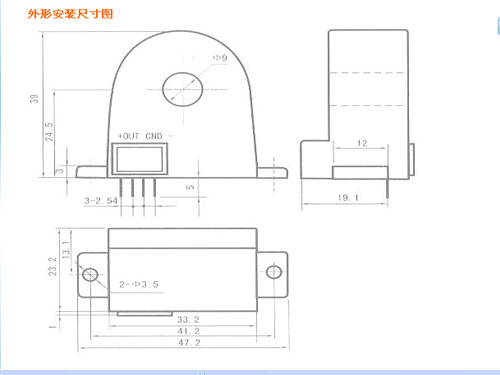

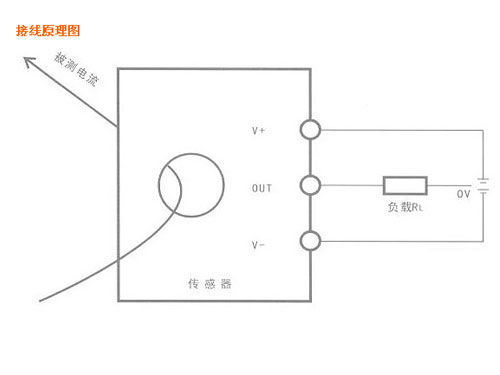

JT5T05~JT50T05（Φ9）磁平衡式电流传感器(又名：磁补偿式电流传感器)可以测量交直流电流5A~50A，输出/电压：±5 V工作电源DC±12V～±15V， 测量带宽直流~100KHZ，测量任意波形，耗电20mA+输出电流，响应时间≤5μs ，跟踪速度di/dt≥50Aμs，线性度0.1%，测量孔径Φ9mm，副边输出能真实反映原边电流的波形。 特点： ＊原边与副边高度绝缘＊同时测量交流直流脉动电流 ＊具有良好温度特性(<0.04%℃)＊输入过负荷能力额定值10倍 ＊高度可靠MTBF: 2×104小时＊全封闭可在恶劣环境中使用 ＊薄形化设计 尺寸小重量轻＊具有电源极性反接保护 ＊优越的性能/价格比 ＊采用先进的SMT表面安装技术 应用领域： 广泛应用与电力系统的微机监测、交流变频调速器、新型逆变器、整流器、焊接设备、安全电源、铁路信号监控、数控机床、铁路电车、无轨电车、工业自动化控制等许多领域。 主要用途： 用于1200v及以下电压等级的直流、交流、脉冲和不规则电流的测量、控制与保护。 电 参 数：

型 号		JT5T05	JT25T05	JT50T05
参 数	符号
电流测量范围	IPN	5A/10A	25A/45A	50A/85A
输出电压 或者电流		±5V或1mA/A
偏置	Vin=0	≤25mV
准确度	（%Fs）	±1
线性度	εL	0.1%
负载能力		≥10kΩ
工作电源	VC	DC±12V～±15V
响应时间	Tr	≤5μs
跟踪速度		di/dt≥50A/μs
测量带宽	f	直流~100KHz
测量波形		任意波形
耗电		20mA+输出电流
温漂		≤0.01%/℃（-25℃~+70℃）
绝缘耐压	Vd	AC3KV/50Hz/1min
工作环境温度	TA	-25℃~+70℃
储存环境温度	TS	-40℃~+85℃
