电压互感器
WYPT31D
| 产品说明 | 测量用 仪器、仪表用 | |||||
| 性能指标 | 参数 | 符号 | 指标 | |||

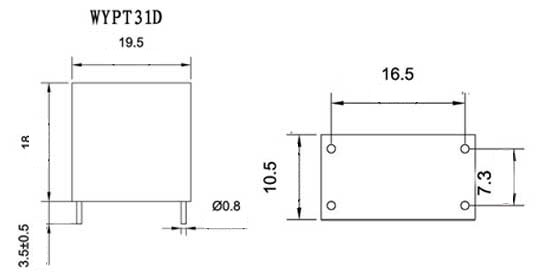

| 主要尺寸 | -- | 内孔/长度/高度/宽度 | ||||
| （0.00mm/19.5mm/18.0mm/10.5mm /） | ||||||
| 一次电流 | In | 0~2mA | ||||
| 二次输出电流 | IO | 0~2mA | ||||
| 负载电阻 | RL | >10kΩ(<1kΩ) | ||||
| 精度等级 | ρ | 0.2、0.5 级 | ||||
| 线性范围 | － | 5%~120% | ||||
| 额定点相位差 | δ | 5ˊ~15ˊ | ||||
| 耐压 | Vd | 3000V/min | ||||
| 绝缘强度 | － | 1000MΩ/500V/min | ||||
| 工作温度 | Ta | -25℃ ~ +65℃ | ||||
| 存储温度 | Ts | -40℃ ~ +80℃ | ||||
| 工作频率 | f | 45Hz ~1500Hz | ||||
| 相对湿度 | － | <90% | ||||
| 外壳材料 | － | 阻燃PBT/阻燃ABS | ||||
| 产品特点 | ■ 采用环氧树脂封灌，抗震性能好。 | |||||
| ■ | ||||||
| ■ 采用高导磁材料，测量范围宽。 | ||||||
| ■ 外形美观大方，体积较小，使用灵活。 | ||||||
| 产品应用 | ||||||
| 主要规格 | 输入 | 输出 | 负载 | 精度 | 相位差 | 线性范围 |
| 0~2mA | 0~2mA | --- | 0.1 | <15ˊ | 5%~120% | |
| 注意事项 | ■ 使用时，输出方式既可以用引线输出，也可用接插件输出。 | |||||
